Tłumik okrągły prosty SLU 100

Opis Wymiary i dane techniczne Pliki do pobrania

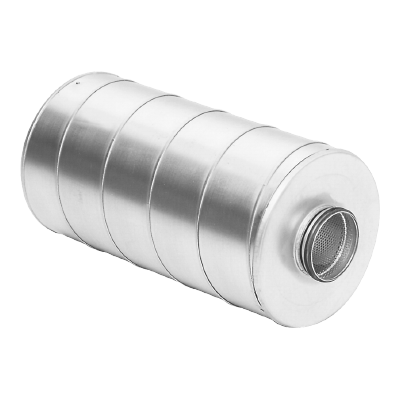

SLU to okrągły tłumik prosty.

Nominalna grubość izolacji wynosi 100 mm.

Materiałem tłumiącym jest wełna mineralna. Tłumiki SLU są wykonane z zewnętrznej rury ze szwem spiralnym i rury wewnętrznej z perforowanej blachy, która jest odporna na czyszczenie mechaniczne, a jednocześnie nie wpływa na tłumienie końcowe. Przestrzeń między nimi wypełnia się wełną mineralną, a między rurą wewnętrzną i materiałem tłumiącym umieszcza się warstwę włókniny, aby zapobiec przedostawaniu się fragmentów izolacji do instalacji. Tłumik można czyścić za pomocą obrotowych szczotek nylonowych, odkurzacza lub wilgotnej szmatki.

Przebadany zgodnie z normą ISO 7235.

Specjalne materiały, rozmiary i kołnierze dostępne są na zamówienie. Prosimy o kontakt z działem sprzedaży Lindab.

Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.

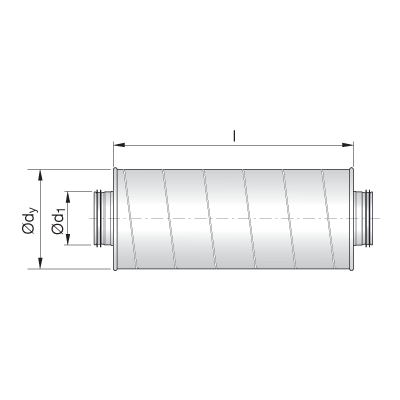

ød1 [nom]	l [nom]	ødy [mm]	l [mm]	m [kg]	Tłumienie [dB] w częstotliwości [Hz]
					63	125	250	500	1000	2000	4000	8000
315	600	510	600	14,3	2	5	9	14	12	6	4	5
315	900	510	900	19,6	3	6	13	20	19	10	6	7
315	1200	510	1200	24,9	4	8	16	27	25	15	9	10
400	600	625	600	17,2	4	5	8	10	7	4	4	6
400	900	625	900	23,6	4	5	10	17	13	6	6	8
400	1200	625	1200	30,0	6	6	13	24	18	8	7	10
500	900	735	900	30,1	4	4	10	14	8	4	6	6
500	1200	735	1200	37,8	3	5	11	21	12	6	7	9
630	900	880	900	40,3	2	3	7	12	5	4	4	5
630	1200	880	1200	50,6	2	4	8	17	7	4	5	7
800	1200	1030	1200	66,7	2	3	8	11	5	4	5	6
800	1500	1030	1500	80,1	2	3	10	16	6	5	6	7

W powyższej tabeli podano maksymalne wartości tłumienia wynoszące 50 dB.

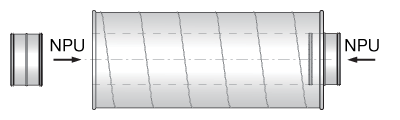

Wymiar 315 dostarczany jest z zainstalowanymi nyplami typu NPU.
Wymiary 400 - 800 dostarczane są z dwoma oddzielnymi nyplami typu NPU.

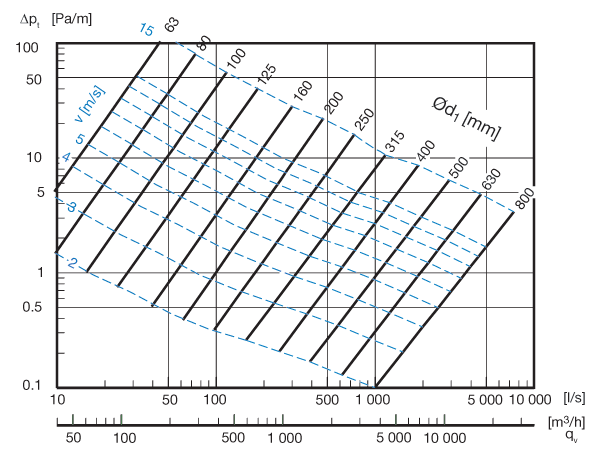

Strata ciśnienia:
