Tłumik okrągły prosty PVDP 100 (z rdzeniem)

Opis Wymiary i dane techniczne Pliki do pobrania

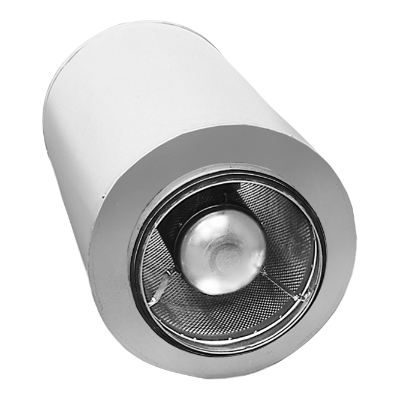

PVDP to okrągły tłumik prosty z dodatkowym rdzeniem tłumiącym.

Nominalna grubość izolacji wynosi 100 mm.

Materiałem tłumiącym jest poliester Acutec®. PVDP są wykonane z ocynkowanej blachy stalowej, natomiast rura wewnętrzna z perforowanej blachy stalowej, która jest odporna na czyszczenie mechaniczne, a jednocześnie nie wpływa na tłumienie końcowe. Tłumik PVDP posiada dodatkowy rdzeń, który poprawia parametry akustyczne tłumika przy nieco zwiększonym spadku ciśnienia w stosunku do wersji bez rdzenia. Tłumik można czyścić za pomocą obrotowych szczotek nylonowych, odkurzacza lub wilgotnej szmatki.

Przebadany zgodnie z normą ISO 7235.

Spełnia wymagania klasy szczelności C.

Specjalne materiały, rozmiary i kołnierze dostępne są na zamówienie. Prosimy o kontakt z działem sprzedaży Lindab.

Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.

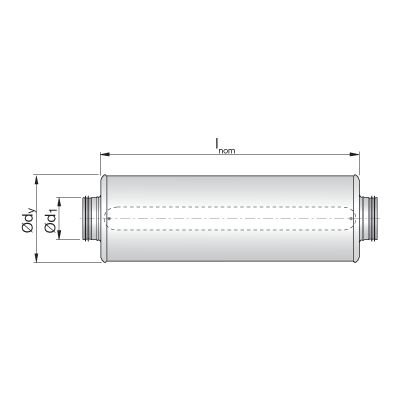

ød1 nom [mm]	lnom [mm]	ødy [mm]	m [kg]	Tłumienie [dB] w częstotliwości [Hz]
				63	125	250	500	1000	2000	4000	8000
250	600	455	11	3	7	10	16	29	29	25	20
250	900	455	15	4	9	15	21	37	39	34	25
250	1200	455	19	5	12	19	25	43	47	43	29
315	600	520	17	2	6	10	15	30	26	24	19
315	900	520	21	4	9	13	21	36	36	31	25
315	1200	520	29	5	11	17	26	40	41	38	30
400	600	605	19	2	5	8	13	31	24	21	16
400	900	605	26	3	7	12	20	35	34	27	20
400	1200	605	33	4	9	16	24	36	39	32	24
400	1500	605	40	5	12	20	29	39	39	35	28
500	600	705	24	2	4	7	14	28	22	20	11
500	900	705	32	3	6	11	19	32	29	23	15
500	1200	705	40	3	8	14	24	36	35	27	19
500	1500	705	49	4	9	17	27	39	41	31	22
630	600	835	31	1	3	6	14	18	14	14	8
630	900	835	40	2	5	9	18	26	18	19	10
630	1200	835	50	3	6	12	21	34	23	22	13
630	1500	835	61	3	8	14	23	39	28	23	14
710	710	915	38	1	3	7	14	14	9	9	10
710	1000	915	52	2	5	9	17	21	12	11	12
710	1200	915	59	2	5	10	19	25	14	12	12
710	1420	915	66	3	6	11	20	28	15	13	13
710	1500	915	69	3	6	11	21	29	16	13	13
710	2000	915	89	4	7	13	24	35	19	15	14
800	800	1005	48	2	5	9	18	18	14	14	12
800	1000	1005	57	3	6	11	20	22	17	16	13
800	1200	1005	65	3	7	13	22	26	19	17	14
800	1500	1005	74	4	8	16	26	32	23	19	16
800	1600	1005	83	4	8	17	27	34	24	19	16
800	2000	1005	93	5	9	21	32	42	29	21	18
900	900	1105	56	2	5	9	18	17	14	13	12
900	1000	1105	60	2	5	10	19	18	15	13	12
900	1200	1105	70	2	6	12	22	21	16	14	13
900	1500	1105	78	3	7	15	27	26	17	15	14
900	1800	1105	99	3	8	18	31	30	19	16	15
900	2000	1105	124	3	9	20	34	33	20	17	16
1000	1000	1205	68	2	4	10	19	17	13	12	12
1000	1200	1205	79	2	5	12	22	20	14	13	13
1000	1500	1205	95	3	6	15	26	24	16	15	14
1000	2000	1205	121	3	7	19	32	30	19	17	16
1120	1000	1325	85	2	4	9	19	14	13	12	11
1120	1120	1325	87	2	4	10	20	15	14	12	11
1120	1200	1325	88	2	4	11	21	16	14	12	11
1120	1500	1325	93	2	5	13	24	19	16	13	12
1120	2000	1325	101	3	7	16	29	25	19	14	13
1120	2240	1325	105	3	8	18	32	28	20	15	14
1250	1000	1455	77	1	3	9	18	13	12	10	9
1250	1250	1455	126	1	4	11	20	15	13	11	10
1250	1500	1455	175	1	5	13	22	17	14	12	11
1250	2000	1455	199	2	6	17	27	22	17	13	12
1250	2500	1455	223	3	8	21	32	26	19	14	13

Strata ciśnienia:

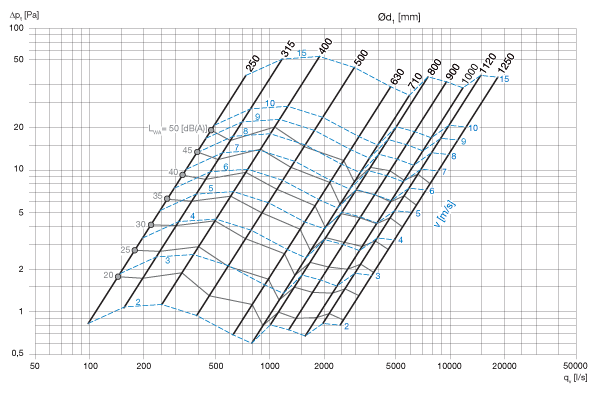

Wariant krótki

• ød₁: 250 – 630 mm, L = 600 mm
• ød₁: 710 – 1000 mm, L = 1 x ød1
• ød₁: 1120 – 1250 mm, L = 1000 mm

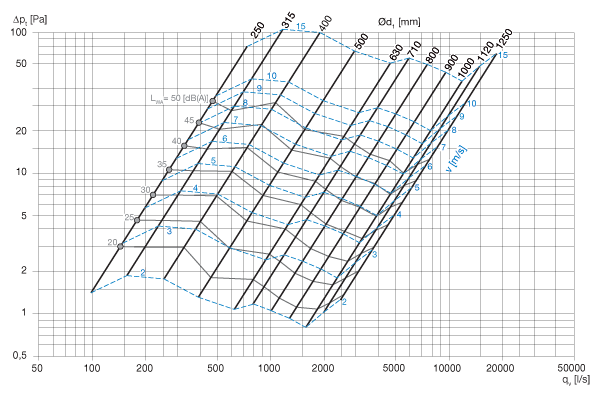

Wariant długi

• ød₁: 250 – 315 mm, L = 1200 mm
• ød₁: 400 – 630 mm, L = 1500 mm
• ød₁: 710 – 1000 mm, L = 2000 mm
• ød₁: 1120 mm, L = 2240 mm
• ød₁: 1250 mm, L = 2500 mm
