Tłumik okrągły prosty SLGU 150

Opis Wymiary i dane techniczne Pliki do pobrania

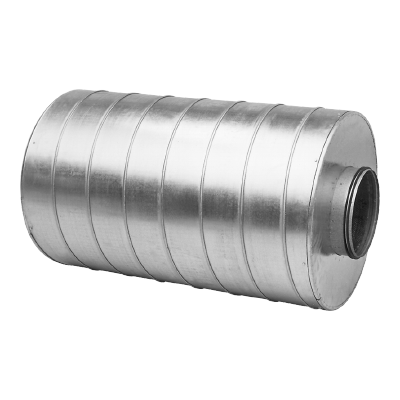

SLGU to okrągły tłumik prosty.

Nominalna grubość izolacji wynosi 150 mm.

Materiałem tłumiącym jest wełna mineralna. SLGU są wykonane z zewnętrznej rury ze szwem spiralnym i rury wewnętrznej z perforowanej blachy, która jest odporna na czyszczenie mechaniczne, a jednocześnie nie wpływa na tłumienie. Przestrzeń między nimi wypełnia się wełną mineralną, a między rurą wewnętrzną i materiałem tłumiącym umieszcza się warstwę włókniny, aby zapobiec przedostawaniu się fragmentów izolacji do instalacji. Tłumik można czyścić za pomocą obrotowych szczotek nylonowych, odkurzacza lub wilgotnej szmatki.

Dane techniczne dotyczące tłumienia, straty ciśnienia i hałasu wytwarzanego przez urządzenie na podstawie badań przeprowadzonych zgodnie z normą ISO 7235.

W przypadku chęci zakupu materiałów i rozmiarów specjalnych prosimy o kontakt z działem sprzedaży Lindab.

Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.

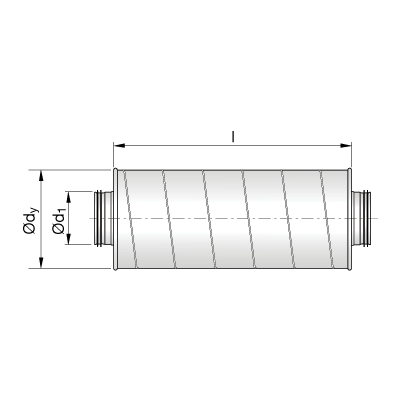

ød1 [mm]	l [mm]	ødy [mm]	m [kg]	Tłumienie [dB] w częstotliwości [Hz]
				63	125	250	500	1000	2000	4000	8000
80	900	410	13,6	15	30	41	50	50	50	50	34
80	1000	410	13,6	15	30	41	50	50	50	50	34
100	900	410	14,1	10	26	36	48	50	50	48	26
100	1000	410	14,1	10	26	36	48	50	50	48	26
125	900	465	15,9	8	20	31	45	49	49	36	19
125	1000	465	15,9	8	20	31	45	49	49	36	19
125	1200	465	20,9	13	30	38	48	50	50	45	24
160	900	465	16,7	6	15	25	38	48	45	23	14
160	1000	465	16,7	6	15	25	38	48	45	23	14
160	1200	465	22,1	11	21	31	47	50	50	30	16
200	900	510	19,7	8	15	23	33	38	30	16	11
200	1000	510	19,7	8	15	23	33	38	30	16	11
200	1200	510	25,9	10	19	28	43	49	39	21	13
250	900	580	22,6	8	12	19	27	31	21	11	10
250	1000	580	22,6	8	12	19	27	31	21	11	10
250	1200	580	29,8	9	15	26	36	41	26	14	11

W powyższej tabeli podano maksymalne wartości tłumienia wynoszące 50 dB.

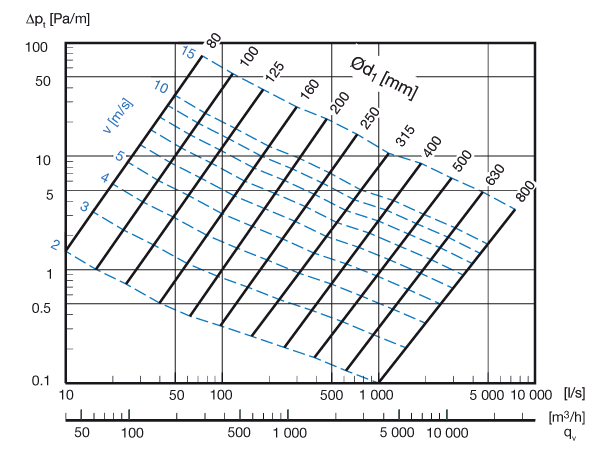

Strata ciśnienia:
