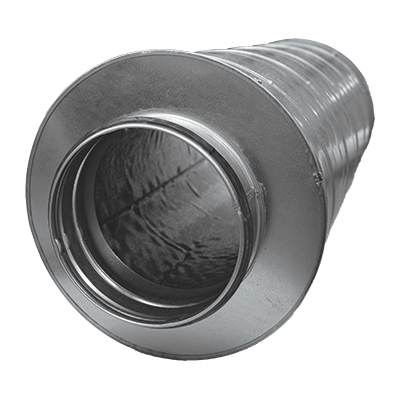

Tłumik okrągły prosty SLL

Opis Dane techniczne Pliki do pobrania

Zastosowanie:

• tłumienie hałasu w instalacjach kanałów wentylacji i klimatyzacji.

Konstrukcja:

• obudowa: rura spiralnie zwijana,
• warstwa tłumiąca: łupki z wełny mineralnej o gęstości 35-50 kg/m³, zabezpieczone od strony instalacji kanałowej wzmocnioną tkaniną z włokna szklanego,
• króćce przyłączeniowe w wykonaniu z uszczelką.

Standardowe długości tłumików:

• L = 300, 600, 900, 1000 i 1200 mm.

Tłumiki posiadają badania akustyczne wg normy ISO 7235.

Wymiary:

ød [mm]	øD [mm]
	Grubość izolacji ~50 mm	Grubość izolacji ~100 mm
80	180	280
100	200	315
125	200	315
140	250	355
150	250	355
160	250	355
180	280	400
200	315	400
224	315	400
250	355	450
280	400	500
315	400	500
355	450	560
400	500	630
450	560	630
500	630	710
560	630	800
630	710	800
710	800	900
800	900	1000

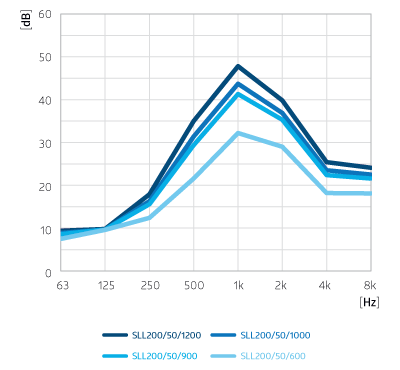

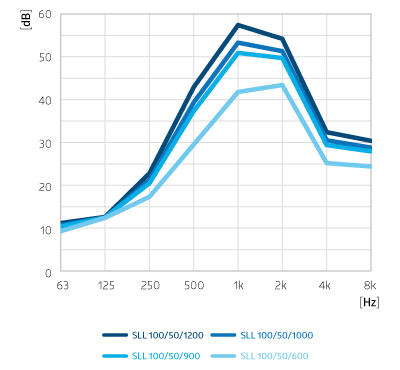

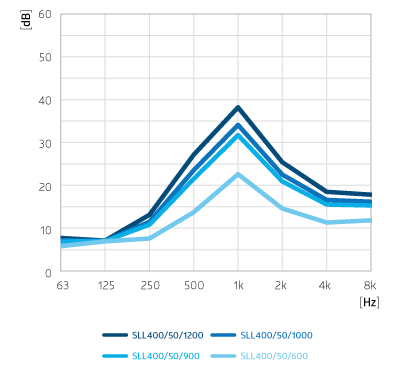

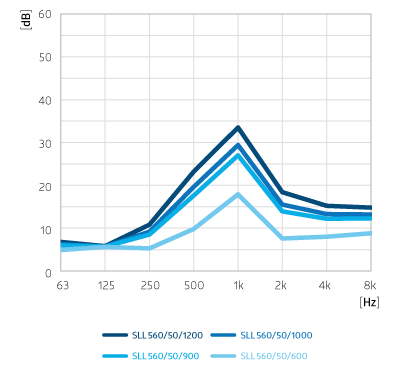

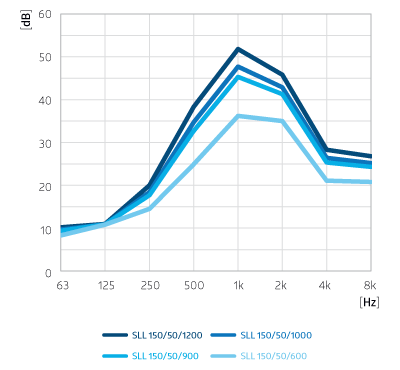

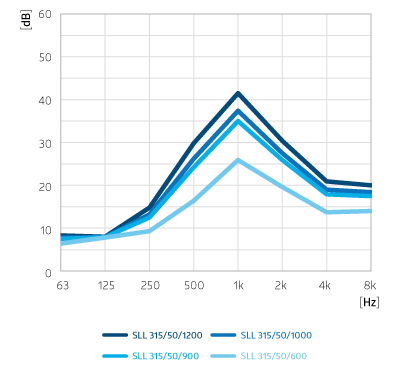

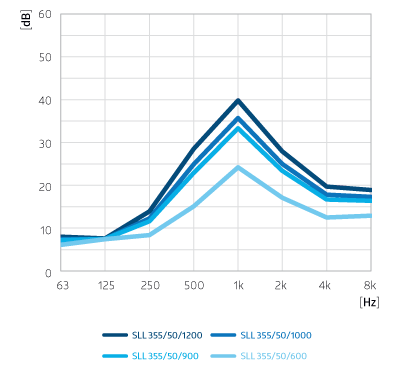

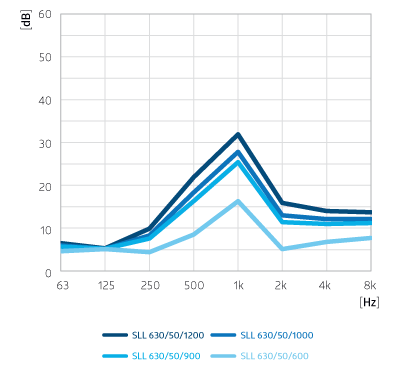

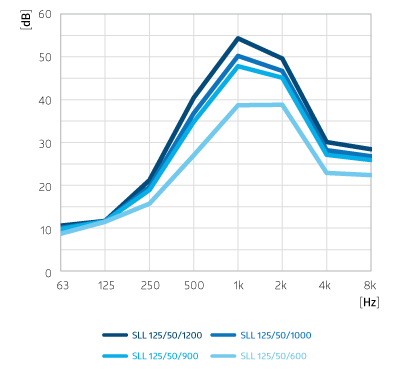

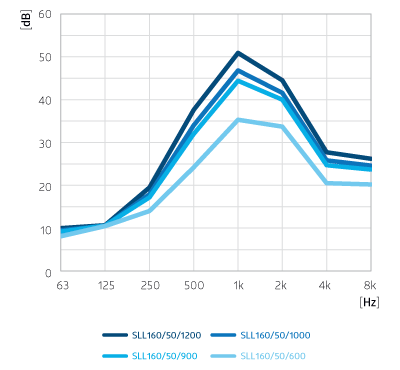

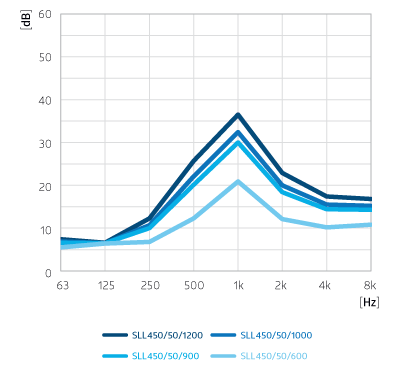

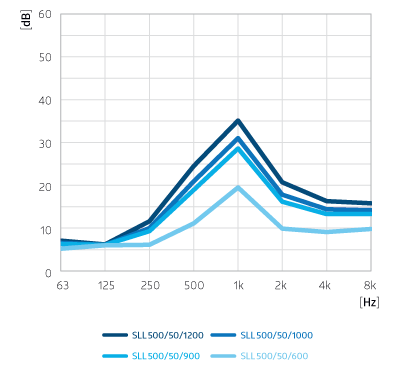

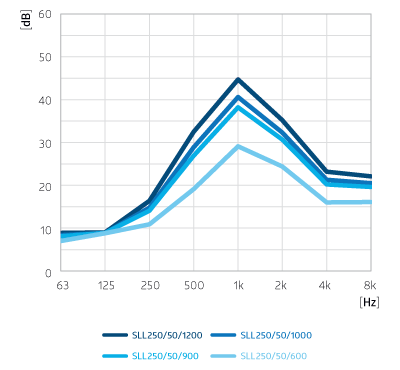

Tłumienie [dB] dla częstotliwości [Hz]:

	Tłumienie [dB]
	63	125	250	500	1000	2000	4000	8000
SLL 100/50/1200	11,2	12,6	22,8	42,9	57,4	54,2	32,4	30,4
SLL 100/50/1000	10,7	12,5	21,2	39,3	53,3	51,3	30,5	28,8
SLL 100/50/900	10,4	12,5	20,5	37,3	50,9	49,7	29,4	27,9
SLL 100/50/600	9,3	12,4	17,3	29,5	41,8	43,4	25,2	24,4
SLL 125/50/1200	10,6	11,7	21,2	40,4	54,3	49,6	30,1	28,4
SLL 125/50/1000	10,1	11,6	19,6	36,8	50,2	46,7	28,2	26,8
SLL 125/50/900	9,8	11,6	18,9	34,8	47,8	45,1	27,1	25,9
SLL 125/50/600	8,7	11,5	15,7	27,0	38,7	38,8	22,9	22,4
SLL 150/50/1200	10,2	11,0	20,0	38,3	51,8	45,8	28,3	26,8
SLL 150/50/1000	9,7	10,9	18,4	34,7	47,7	42,9	26,4	25,2
SLL 150/50/900	9,4	10,9	17,7	32,7	45,3	41,3	25,3	24,3
SLL 150/50/600	8,3	10,8	14,5	24,9	36,2	35,0	21,1	20,8
SLL 160/50/1200	10,0	10,7	19,5	37,6	50,9	44,5	27,7	26,2
SLL 160/50/1000	9,5	10,6	17,9	34,0	46,8	41,6	25,8	24,6
SLL 160/50/900	9,2	10,6	17,2	32,0	44,4	40,0	24,7	23,7
SLL 160/50/600	8,1	10,5	14,0	24,2	35,3	33,7	20,5	20,2
SLL 200/50/1200	9,4	9,8	17,9	35,0	47,8	39,8	25,4	24,1
SLL 200/50/1000	8,9	9,7	16,3	31,4	43,7	36,9	23,5	22,5
SLL 200/50/900	8,6	9,7	15,6	29,4	41,3	35,3	22,4	21,6
SLL 200/50/600	7,5	9,6	12,4	21,6	32,2	29,0	18,2	18,1
SLL 250/50/1200	8,9	9,0	16,4	32,5	44,7	35,2	23,2	22,1
SLL 250/50/1000	8,4	8,9	14,8	28,9	40,6	32,3	21,3	20,5
SLL 250/50/900	8,1	8,9	14,1	26,9	38,2	30,7	20,2	19,6
SLL 250/50/600	7,0	8,8	10,9	19,1	29,1	24,4	16,0	16,1
SLL 315/50/1200	8,3	8,0	14,8	29,8	41,5	30,4	20,9	20,0
SLL 315/50/1000	7,8	7,9	13,2	26,2	37,4	27,5	19,0	18,4
SLL 315/50/900	7,5	7,9	12,5	24,2	35,0	25,9	17,9	17,5
SLL 315/50/600	6,4	7,8	9,3	16,4	25,9	19,6	13,7	14,0
SLL 355/50/1200	8,0	7,6	13,9	28,5	39,8	27,9	19,7	18,9
SLL 355/50/1000	7,5	7,5	12,3	24,9	35,7	25,0	17,8	17,3
SLL 355/50/900	7,2	7,5	11,6	22,9	33,3	23,4	16,7	16,4
SLL 355/50/600	6,1	7,4	8,4	15,1	24,2	17,1	12,5	12,9
SLL 400/50/1200	7,7	7,1	13,1	27,1	38,2	25,4	18,5	17,8
SLL 400/50/1000	7,2	7,0	11,5	23,5	34,1	22,5	16,6	16,2
SLL 400/50/900	6,9	7,0	10,8	21,5	31,7	20,9	15,5	15,3
SLL 400/50/600	5,8	6,9	7,6	13,7	22,6	14,6	11,3	11,8
SLL 450/50/1200	7,4	6,6	12,3	25,7	36,5	22,9	17,4	16,8
SLL 450/50/1000	6,9	6,5	10,7	22,1	32,4	20,0	15,5	15,2
SLL 450/50/900	6,6	6,5	10,0	20,1	30,0	18,4	14,4	14,3
SLL 450/50/600	5,5	6,4	6,8	12,3	20,9	12,1	10,2	10,8
SLL 500/50/1200	7,1	6,2	11,6	24,5	35,1	20,7	16,3	15,8
SLL 500/50/1000	6,6	6,1	10,0	20,9	31,0	17,8	14,4	14,2
SLL 500/50/900	6,3	6,1	9,3	18,9	28,6	16,2	13,3	13,3
SLL 500/50/600	5,2	6,0	6,1	11,1	19,5	9,9	9,1	9,8
SLL 560/50/1200	6,8	5,8	10,8	23,2	33,5	18,4	15,2	14,8
SLL 560/50/1000	6,3	5,7	9,2	19,6	29,4	15,5	13,3	13,2
SLL 560/50/900	6,0	5,7	8,5	17,6	27,0	13,9	12,2	12,3
SLL 560/50/600	4,9	5,6	5,3	9,8	17,9	7,6	8,0	8,8
SLL 630/50/1200	6,5	5,3	9,9	21,9	31,9	15,9	14,0	13,7
SLL 630/50/1000	6,0	5,2	8,3	18,3	27,8	13,0	12,1	12,1
SLL 630/50/900	5,7	5,2	7,6	16,3	25,4	11,4	11,0	11,2
SLL 630/50/600	4,6	5,1	4,4	8,5	16,3	5,1	6,8	7,7

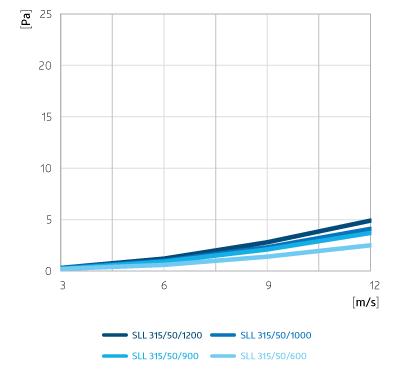

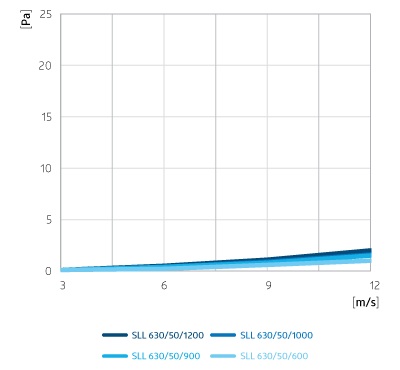

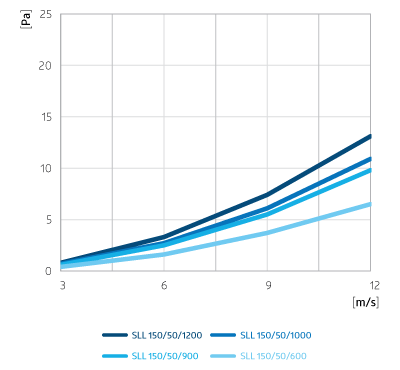

Strata ciśnienia [Pa] i współczynnik sprawności:

	Współczynnik sprawności	Strata ciśnienia [Pa]
		3 m/s	6 m/s	9 m/s	12 m/s
SLL 100/50/1200	0,259	1,4	5,6	12,6	22,4
SLL 100/50/1000	0,216	1,2	4,7	10,5	18,6
SLL 100/50/900	0,194	1,0	4,2	9,4	16,8
SLL 100/50/600	0,129	0,7	2,8	6,3	11,2
SLL 125/50/1200	0,193	1,0	4,2	9,4	16,7
SLL 125/50/1000	0,161	0,9	3,5	7,8	13,9
SLL 125/50/900	0,145	0,8	3,1	7,0	12,5
SLL 125/50/600	0,096	0,5	2,1	4,7	8,3
SLL 150/50/1200	0,151	0,8	3,3	7,4	13,1
SLL 150/50/1000	0,126	0,7	2,7	6,1	10,9
SLL 150/50/900	0,114	0,6	2,5	5,5	9,8
SLL 150/50/600	0,076	0,4	1,6	3,7	6,5
SLL 160/50/1200	0,139	0,8	3,0	6,8	12,0
SLL 160/50/1000	0,116	0,6	2,5	5,6	10,0
SLL 160/50/900	0,104	0,6	2,3	5,1	9,0
SLL 160/50/600	0,070	0,4	1,5	3,4	6,0
SLL 200/50/1200	0,104	0,6	2,2	5,0	9,0
SLL 200/50/1000	0,086	0,5	1,9	4,2	7,5
SLL 200/50/900	0,078	0,4	1,7	3,8	6,7
SLL 200/50/600	0,052	0,3	1,1	2,5	4,5
SLL 250/50/1200	0,077	0,4	1,7	3,8	6,7
SLL 250/50/1000	0,064	0,3	1,4	3,1	5,6
SLL 250/50/900	0,058	0,3	1,3	2,8	5,0
SLL 250/50/600	0,039	0,2	0,8	1,9	3,3
SLL 315/50/1200	0,057	0,3	1,2	2,8	4,9
SLL 315/50/1000	0,047	0,3	1,0	2,3	4,1
SLL 315/50/900	0,043	0,2	0,9	2,1	3,7
SLL 315/50/600	0,028	0,2	0,6	1,4	2,5
SLL 355/50/1200	0,049	0,3	1,0	2,4	4,2
SLL 355/50/1000	0,040	0,2	0,9	2,0	3,5
SLL 355/50/900	0,036	0,2	0,8	1,8	3,1
SLL 355/50/600	0,024	0,1	0,5	1,2	2,1
SLL 400/50/1200	0,041	0,2	0,9	2,0	3,6
SLL 400/50/1000	0,035	0,2	0,7	1,7	3,0
SLL 400/50/900	0,031	0,2	0,7	1,5	2,7
SLL 400/50/600	0,021	0,1	0,4	1,0	1,8
SLL 450/50/1200	0,036	0,2	0,8	1,7	3,1
SLL 450/50/1000	0,030	0,2	0,6	1,4	2,6
SLL 450/50/900	0,027	0,1	0,6	1,3	2,3
SLL 450/50/600	0,018	0,1	0,4	0,9	1,5
SLL 500/50/1200	0,031	0,2	0,7	1,5	2,7
SLL 500/50/1000	0,026	0,1	0,6	1,3	2,2
SLL 500/50/900	0,023	0,1	0,5	1,1	2,0
SLL 500/50/600	0,015	0,1	0,3	0,8	1,3
SLL 560/50/1200	0,027	0,1	0,6	1,3	2,3
SLL 560/50/1000	0,022	0,1	0,5	1,1	1,9
SLL 560/50/900	0,020	0,1	0,4	1,0	1,7
SLL 560/50/600	0,013	0,1	0,3	0,6	1,1
SLL 630/50/1200	0,023	0,1	0,5	1,1	2,0
SLL 630/50/1000	0,019	0,1	0,4	0,9	1,6
SLL 630/50/900	0,017	0,1	0,4	0,8	1,5
SLL 630/50/600	0,011	0,1	0,2	0,6	1,0
