Tłumik okrągły prosty PVA 100

Opis Wymiary i dane techniczne Pliki do pobrania

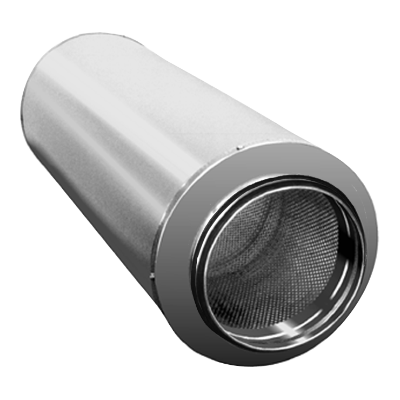

PVA to tłumik okrągły prosty.

Nominalna grubość izolacji wynosi 100 mm.

Materiałem tłumiącym jest wełna mineralna. PVA są wykonane z ocynkowanej blachy stalowej, natomiast rura wewnętrzna z perforowanej blachy stalowej, która jest odporna na czyszczenie mechaniczne, a jednocześnie nie wpływa na tłumienie końcowe. Przestrzeń między nimi wypełnia się wełną mineralną, a między rurą wewnętrzną i materiałem tłumiącym umieszcza się warstwę włókniny, aby zapobiec przedostawaniu się fragmentów izolacji do instalacji. Tłumik można czyścić za pomocą obrotowych szczotek nylonowych, odkurzacza lub wilgotnej szmatki.

Przebadany zgodnie z normą ISO 7235.

Spełnia wymagania klasy szczelności C.

Specjalne materiały, rozmiary i kołnierze dostępne są na zamówienie. Prosimy o kontakt z działem sprzedaży Lindab.

Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.

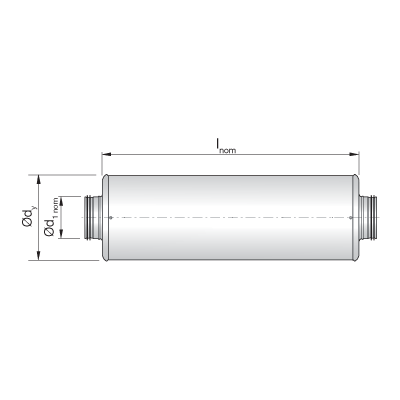

ød1 nom nom	lnom [mm]	ødy [mm]	m [kg]	Tłumienie [dB] w częstotliwości [Hz]
				63	125	250	500	1000	2000	4000	8000
100	300	305	3,8	4	9	13	21	23	23	17	13
100	600	305	6,0	6	13	21	37	47	44	30	17
100	900	305	8,1	8	15	27	38	50	46	36	21
100	1200	305	11,0	10	21	35	45	50	48	38	30
125	300	330	4,2	3	7	12	17	19	19	14	8
125	600	330	6,0	6	10	18	31	35	38	25	14
125	900	330	9,5	6	13	24	41	50	46	33	18
125	1200	330	12,0	7	16	28	45	50	48	35	19
160	300	365	4,9	2	6	9	15	16	15	11	8
160	600	365	7,5	4	8	15	30	33	27	17	12
160	900	365	10,0	6	11	19	39	46	39	23	14
160	1200	365	13,0	7	14	24	44	49	48	28	17
200	300	405	5,5	2	5	8	14	15	13	10	7
200	600	405	8,6	3	7	12	25	28	24	14	12
200	900	405	12,0	4	9	17	36	41	32	19	13
200	1200	405	15,0	5	10	21	40	50	40	22	15
250	600	455	11,0	2	5	11	24	24	18	12	9
250	900	455	14,0	3	7	15	33	36	25	17	11
250	1200	455	18,0	4	9	19	38	45	31	18	12
315	600	520	15,0	2	4	10	20	19	14	12	8
315	900	520	20,0	3	6	14	26	26	17	14	11
315	1200	520	26,0	3	7	18	30	31	19	16	12
400	600	605	17,0	1	3	9	16	15	11	10	6
400	900	605	24,0	2	5	13	23	20	14	14	8
400	1200	605	31,0	3	5	16	30	27	16	15	10
400	1500	605	37,0	3	7	19	39	32	19	16	12
500	600	705	21,0	1	3	8	14	12	13	10	3
500	900	705	28,0	2	3	11	19	16	16	12	4
500	1200	705	36,0	2	5	14	25	20	17	13	5
500	1500	705	44,0	2	5	16	31	23	18	17	7
630	600	835	26,0	1	2	7	12	8	5	6	2
630	900	835	35,0	1	3	10	16	12	7	8	3
630	1200	835	44,0	2	4	12	20	14	10	11	4
630	1500	835	54,0	2	4	15	25	16	12	14	5
710	710	915	34,0	1	2	6	11	7	5	5	2
710	1000	915	47,0	1	2	8	14	9	7	7	2
710	1200	915	42,0	2	4	10	17	12	9	9	4
710	1420	915	60,0	2	4	11	18	13	10	10	4
710	1500	915	63,0	3	5	12	19	14	11	11	5
710	2000	915	85,0	3	6	16	25	19	15	15	6
800	800	1005	40,0	2	3	7	9	6	4	4	3
800	1000	1005	48,0	2	3	8	11	7	5	5	4
800	1200	1005	56,0	2	4	10	14	9	7	7	5
800	1500	1005	68,0	2	5	13	19	13	10	10	7
800	1600	1005	72,0	2	5	13	20	13	10	10	7
800	2000	1005	120,0	4	8	22	37	24	19	19	13
900	900	1105	48,0	0	3	8	10	5	5	5	6
900	1000	1105	53,0	1	4	9	12	6	6	6	6
900	1200	1105	63,0	1	4	11	14	7	7	6	6
900	1500	1105	69,0	1	4	12	14	7	6	5	5
900	1800	1105	89,0	1	4	14	20	10	8	6	5
900	2000	1105	139,0	3	6	22	33	17	12	8	4
1000	1000	1205	58,0	0	2	8	8	5	4	4	4
1000	1200	1205	68,0	1	3	10	10	6	5	5	5
1000	1500	1205	83,0	2	3	12	13	7	6	5	5
1000	2000	1205	107,0	2	4	15	17	9	7	6	5
1120	1000	1325	65,0	1	3	9	8	6	4	3	3
1120	1120	1325	71,0	1	3	9	8	6	4	3	3
1120	1200	1325	75,0	1	4	10	9	7	5	4	4
1120	1500	1325	91,0	1	4	12	12	8	6	5	5
1120	2000	1325	118,0	1	5	15	16	10	7	6	7
1120	2240	1325	131,0	1	5	16	17	11	7	6	7
1250	1000	1455	88,0	1	3	8	5	5	4	3	2
1250	1250	1455	106,0	1	3	9	6	5	4	3	2
1250	1500	1455	151,0	1	3	10	7	5	4	3	2
1250	2000	1455	160,0	2	5	14	11	8	6	5	4
1250	2500	1455	196,0	2	5	16	14	9	6	5	5

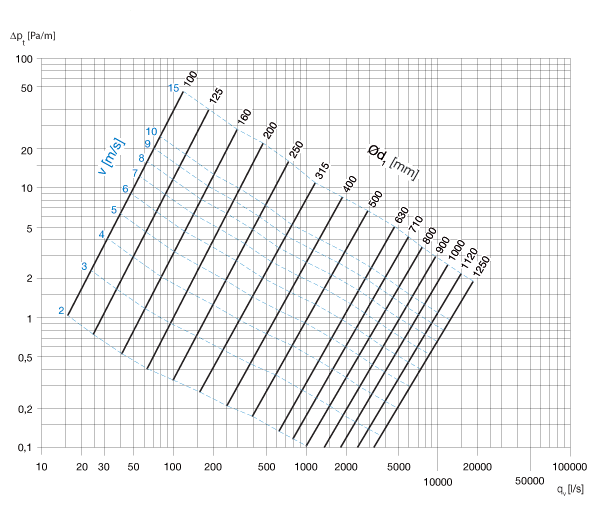

Strata ciśnienia:
