Jednostka wywiewna SLKNU 100

Opis Wymiary i dane techniczne Pliki do pobrania

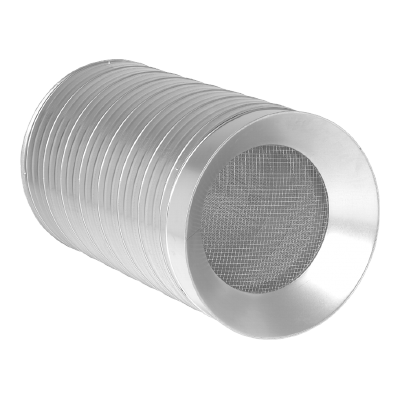

SLKNU składa się z tłumika i króćca wlotowego z siatką.

Nominalna grubość izolacji wynosi 100 mm.

Materiałem tłumiącym jest wełna mineralna. Urządzenia SLKNU są wykonane z zewnętrznej rury ze szwem spiralnym i rury wewnętrznej perforowanej blachy, która jest odporna na czyszczenie mechaniczne, a jednocześnie nie wpływa na tłumienie końcowe. Przestrzeń między nimi wypełnia się wełną mineralną, a między rurą wewnętrzną i materiałem tłumiącym umieszcza się warstwę włókniny, aby zapobiec przedostawaniu się fragmentów izolacji do instalacji. SLKNU można czyścić za pomocą obrotowych szczotek nylonowych, odkurzacza lub wilgotnej szmatki.

Specjalne materiały, rozmiary i malowanie dostępne są na zamówienie. Prosimy o kontakt z działem sprzedaży Lindab.

Materiał i wykończenie powierzchni

SLKNU jest produkowane z blachy ocynkowanej i standardowo dostarczane jest w wersji niemalowanej. SLKNU może również zostać dostarczone w wersji malowanej na życzenie.

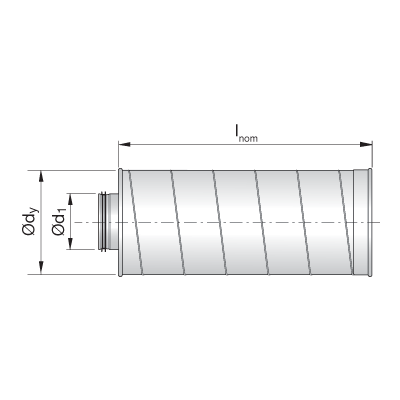

ød1 [nom]	l [nom]	l [mm]	ødy [mm]	m [kg]	Tłumienie [dB] w częstotliwości [Hz]
					63	125	250	500	1000	2000	4000	8000
100	300	432	325	4,31	27	20	21	19	20	25	20	11
100	600	732	325	7,04	30	24	28	30	36	47	38	19
100	900	1032	325	11,00	33	27	35	41	52	51	50	26
100	1200	1332	325	13,20	36	30	42	52	52	51	50	33
125	300	427	325	4,94	25	18	18	15	17	19	15	10
125	600	727	325	7,31	27	21	25	24	29	37	24	14
125	900	1027	325	11,60	29	24	31	33	42	50	33	18
125	1200	1327	325	14,40	32	27	38	42	51	50	42	22
160	300	439	325	5,40	22	15	13	11	12	14	9	8
160	600	739	325	9,19	23	18	20	19	24	28	15	12
160	900	1039	325	12,70	24	21	27	27	35	42	21	16
160	1200	1339	325	17,10	26	24	34	35	47	50	28	20
200	300	434	410	7,37	20	14	11	8	10	11	6	6
200	600	734	410	10,30	21	16	16	16	20	22	10	8
200	900	1034	410	14,90	22	19	22	23	30	33	14	11
200	1200	1334	410	19,00	23	21	27	31	39	45	18	13
250	600	749	465	10,30	20	14	14	12	16	16	8	7
250	900	1049	465	17,60	21	16	19	19	25	23	10	9
250	1200	1349	465	22,50	21	18	24	26	34	30	13	11
315	600	735	510	14,30	13	11	10	10	12	10	5	6
315	900	1035	510	19,40	14	13	15	15	19	15	7	8
315	1200	1335	510	25,40	14	15	19	19	26	21	9	10
400*	600	702	625	20,20	11	10	7	6	7	4	4	4
400*	900	1002	625	29,60	13	12	10	10	13	7	5	6
400*	1200	1302	625	37,70	14	13	14	14	19	10	6	7

* dostarczane z jednym oddzielnym nyplem typu NPU.

Poprawka korekcyjna dla poziomu szumów własnych ( L_WO)

ød1 [mm]	Korekta, Koct (dB) w częstotliwości [Hz]
	63	125	250	500	1000	2000	4000	8000
100	5	-11	-17	-15	-9	-2	-15	-22
125	9	-9	-14	-12	-8	-3	-13	-21
160	3	-14	-18	-14	-9	-2	-13	-20
200	12	-9	-12	-9	-5	-4	-16	-21
250	7	-8	-13	-10	-4	-5	-16	-22
315	20	-8	-14	-12	-7	-4	-17	-27
400	11	-3	-8	-10	-10	-2	-19	-28

Poziomy mocy akustycznej w oktawie L_Woct są obliczane poprzez dodanie poprawek korekcyjnych K_oct do całkowitego poziomu mocy L_WA z wykresów.

L_Woct = L_WA + K_oct

Wydajność

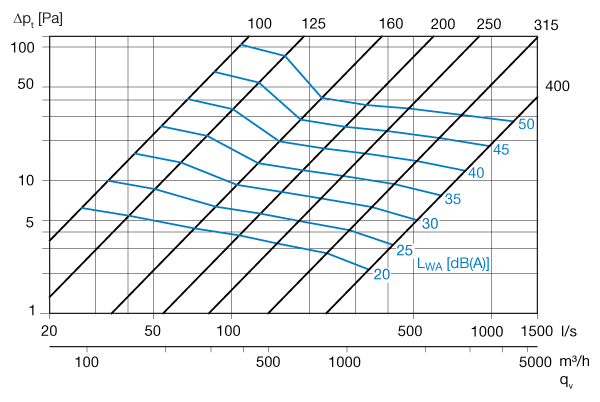

Przepływ powietrza q_v [l/s] i [m³/h], ciśnienie całkowite Δp_t [Pa] oraz poziom mocy akustycznej L_WA [dB(A)] odczytuje się z wykresu.
